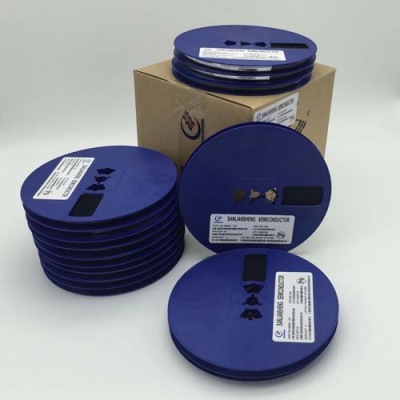

山东专注回收库存二三极管整厂收购
在半导体表面的垂直方向上加一电场时，则电子和空穴在表面电场的作用下发生运动，半导体表面发生载流子的重新分布，因而半导体表面的导电能力受电场的作用而改变，即改变外加电压的大小和方向，可以控制半导体表面层中多少载流子的浓度和类型，或控制PN结空间电荷区的宽度，这种现象称半导体的场效应。
好坏判别:①用万用表R×1KΩ挡对换表笔测称B—C和B—E，正向阻值3—9K，反向阻值∞(无穷大); ②用万用表R×10K挡对换表笔测称C—E，正向阻值30K以上，反向阻值∞(无穷大);达①②条件为好管。带阻尼型管好坏判别:①用万用表R×1Ω或R×10Ω挡对换表笔测称B—E，正向阻值均为十几至几十欧;②用万用表R×1K挡对换表笔测称C—E，正向阻值3—9K反向阻值∞(无穷大);达①②条件为好管。
半波整流电路:是一种简单的整流电路。它由电源变压器T、整流二管D 和电阻性负载RL组成。变压器把市电电压(多为220伏)变换为所需要的交变电压U2，D 再把交流电变换为脉动直流电。利用整流二管D的单向导电性，将大小和方向都间变化的工频交流电变换成单方向的脉动直流电的过程称为整流。整流工作原理:正半周u2瞬时性上(+)，下(-)，D正偏导通，二管和负载上有电流流过。负半周u2瞬时性上(-)，下(+)，VD反偏截止，负载上得不到电流。负载RL上电压和电流波形为u2的半个周期，故称半波整流电路。 只适用于小电流整流电路、充电使用。
工作原理;可控硅导通条件:一是可控硅阳与阴间加正向电压，二是控制也要加正向电压。以上两个条件，同时具备，可控硅才会处于导通状态。可控硅一旦导通后，即使降低控制电压或去掉控制电压，可控硅仍然导通。可控硅关断条件:降低或去掉加在可控硅阳至阴之间的正向电压，使阳电流小于小维持电流以下。双向可控硅: 代号:SCR双向可控硅具有两个方向轮流导通、关断的特性。双向可控硅实质上是两个反并联的单向可控硅，是由NPNPN五层半导体形成四个PN结构成、有三个电的半导体器件。由于主电的构造是对称的(都从N层引出)，所以它的电不像单向可控硅那样分别叫阳和阴，而是把与控制相近的叫做电A1，另一个叫做第二电A2。双向可控硅的主要缺点是承受电压上升率的能力较低。这是因为双向可控硅在一个方向导通结束时，硅片在各层中的载流子还没有回到截止状态的位置，采取相应的保护措施。
