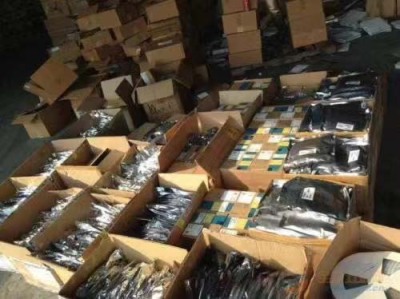

广西在线回收传感器IC整厂收购
晶体三管在电路中常用“Q”加数字表示，如:Q17表示编号为17的三管。特点:晶体三管（简称三管）是内部含有2个PN结，并且具有放大能力的器件。它分NPN型和PNP型两种类型，这两种类型的三管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。由多数载流子参与导电，也称为单型晶体管。它属于电压控制型半导体器件。具有输入电阻高 （108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、工作区域宽等优点，现已成为双型晶体管和功率晶体管的强大竞争者。
变容二管，也称为“可变电抗二管”。它是一种由PN结电容器（势垒电容器）及其反向偏压Vr构成的二管。其结构如下图所示。管变容二管是一种的二管，是根据普通二管内部“PN结”的结电容随施加的反向电压的变化而变化的原理而设计的。变容二管主要用于移动电话的高频调制电路或无绳电话中的固定电话，低频信号被调制到高频信号上传输。在工作状态下，变容二管调制电压通常施加到负电，使得变容二管的内部结电容随调制电压而变化。变容二管发生故障，主要表现为漏电或性能不佳:（1）发生漏电时，高频调制电路不工作或调制性能恶化。 （2）当变容二管性能恶化时，高频调制电路的操作不稳定，并且调制的高频信号被发送到另一方并被另一方接收以产生失真。当出现上述情况之一时，应更换相同类型的变容二管。
半导体二极管是由一个PN结焊上两根电极引线，再加上外壳封装而构成的。二极管的单向导电特性可用伏-安特性曲线表示。半导体二极管种类很多，按材料分有锗二极管，硅二极管和砷化镓二极管等；按结构分有点接触二极管和面接触二极管；按工作原理分隧道二极管，雪崩二极管，变容二极管等；按用途分有检波二极管，整流二极管，开关二极管等。
区分原装与散新IC芯片市面上的ic芯片林林总总、各式各样，不注意区分，有时很难看出各种料有何不同。现在我们看看有哪些区分原装与散新芯片的要点。看芯片表面是否有打磨过的痕迹凡打磨过的芯片表面会有细纹甚至以前印字的微痕，有的为掩盖还在芯片表面涂有一层薄涂料，看起来有点发亮，无塑胶的质感。现在的芯片大多数采用激光打标或用芯片印刷机印字，字迹清晰，既不显眼，又不模糊且很难擦除。翻新的芯片要么字迹边沿受清洗剂腐蚀而有"锯齿"感，要么印字模糊、深浅不一、位置不正、容易擦除或过于显眼。
